从2011年下半年开始，我国低频、高频、超高频、双频读写器，以及433MHz有源读写器新品层出不穷。同时，随着技术的发展，国内超高频电子标签的价格正日趋亲民，价格不再成为读写器发展的拦路虎。

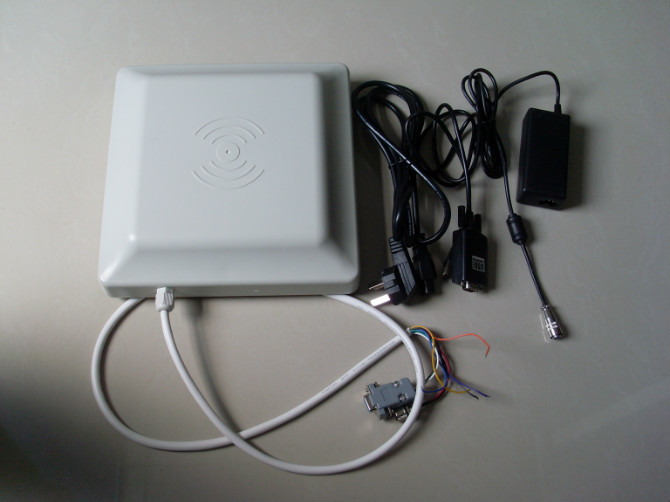

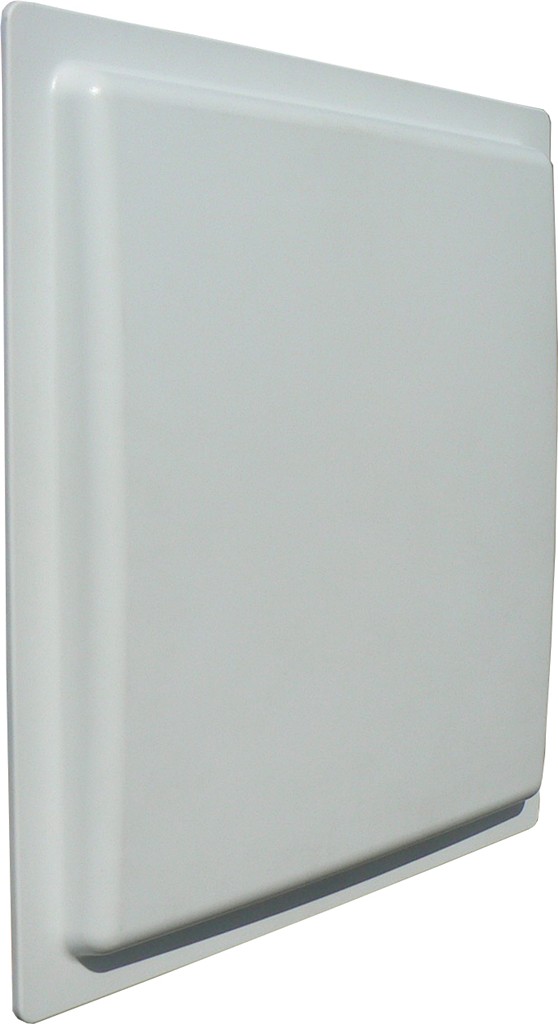

简介
特点
l 完全自主知识产权设计；
l 充分支持符合EPC CLASS1 G2、ISO18000-6B标准的电子标签；
l 工作频率902～928MHz(可以按不同国家或地区要求调整)
l 以广谱跳频(FHSS)或定频发射方式工作；
l 输出功率达至30dBm（可调）；
l 4个外接TNC天线接口；
l 支持主动方式、应答方式、扫描方式等多种工作模式；
l 低功耗设计，单＋9V电源供电；
l 支持RS232、RS485和TCPIP网络等多种用户接口；
l 内置蜂鸣器和指示灯；
l 高可靠设计，满足严苛工作环境要求；
1．电源接口DC JACK
|
序号 |
符号 |
描述 |
|
Central |
PWR |
正9V电源 |
|
Outer |
GND |
地 |
2．通用输入输出接口GPIO （DB15 Female）
|
序号 |
符号 |
描述 |
|
1 |
Output1 |
通用输出口1 |
|
2 |
Output2 |
通用输出口2 |
|
3 |
Output3 |
通用输出口3 |
|
4 |
Output4 |
通用输出口4 |
|
5 |
Output5 |
通用输出口5 |
|
6 |
Output6 |
通用输出口6 |
|
7 |
Output7 |
通用输出口7 |
|
8 |
Output8 |
通用输出口8 |
|
9 |
TGIN |
触发输入端（内部通过10k电阻上拉到+5V） |
|
10 |
R+ |
RS485接口R+端 |
|
11 |
R- |
RS485接口R-端 |
|
12 |
GND |
信号地 |
|
13 |
NO |
内置继电器常开端 |
|
14 |
NC |
内置继电器常闭端 |
|
15 |
CM |
内置继电器公共端 |
3．串行通讯接口RS232 （DB9 Male）
|
序号 |
符号 |
描述 |
|
1 |
nc |
Reserved |
|
2 |
TXD |
General Output2 |
|
3 |
RXD |
General Output3 |
|
4 |
nc |
Reserved |
|
5 |
GND |
信号地 |
|
6 |
nc |
Reserved |
|
7 |
nc |
Reserved |
|
8 |
nc |
Reserved |
|
9 |
nc |
Reserved |
4．TCPIP网络接口RJ45
5．TNC天线接口 ANT1~ANT4
6．指示灯 LED1~LED7
|
序号 |
符号 |
描述 |
|
1 |
LED1 |
天线1工作指示 |
|
2 |
LED2 |
天线2工作指示 |
|
3 |
LED3 |
天线3工作指示 |
|
4 |
LED4 |
天线4工作指示 |
|
5 |
LED5 |
检测到标签指示 |
|
6 |
LED6 |
读写器工作指示 |
|
7 |
LED7 |
电源指示 |
电特性
l 极限参数
|
项目 |
符号 |
数值 |
单位 |
|
电源电压 |
VCC |
16 |
V |
|
工作温度 |
TOPR |
-10～+55 |
℃ |
|
贮藏温度 |
TSTR |
-20～+75 |
℃ |
l 规格
除特别说明，所示规格取自TA＝25℃及VCC＝+9V工作条件下
|
项目 |
符号 |
最小 |
典型 |
最大 |
单位 |
|
电源电压 |
VCC |
8 |
9 |
12 |
V |
|
工作电流 |
IC |
|
600 |
1500 |
mA |
|
工作频率 |
FREQ |
902 |
|
928 |
MHz |
|
尺寸 |
Size |
|
160x186x50 |
|
mm |
