一、自力式微(差)压调节阀 产品概述
| 本公司生产的ZZVP、ZZCP自力式微压调节阀、自力式差压调节阀是一种无需外加能源，利用被控介质自身能量当动力源，引入执行机构膜室产生推力，控制节流元件运动达到自动调节。自力式微压调节阀、自力式差压调节阀主要用于各种工业炉气体燃烧系统，控制甲、乙两种燃料混合比流量，达到理想的然料条件，用于氢冷发电机组密封油与氢气、液化气、氧气、氮气等各种工业气体的减压、稳压、泄压调节，用于各种油品、化学品、液体储罐气封。其主要特点如下： 1、调节弹簧设计在薄膜执行机构上方,利于现场调试。 2、无填料，阀杆上、下活动是不存在摩擦，上密封绝对可靠。 3、执行机构敏感元件极为灵敏，极微小的压力变化会被感测出来。 4、平衡型结构，不受阀前压力影响 | |

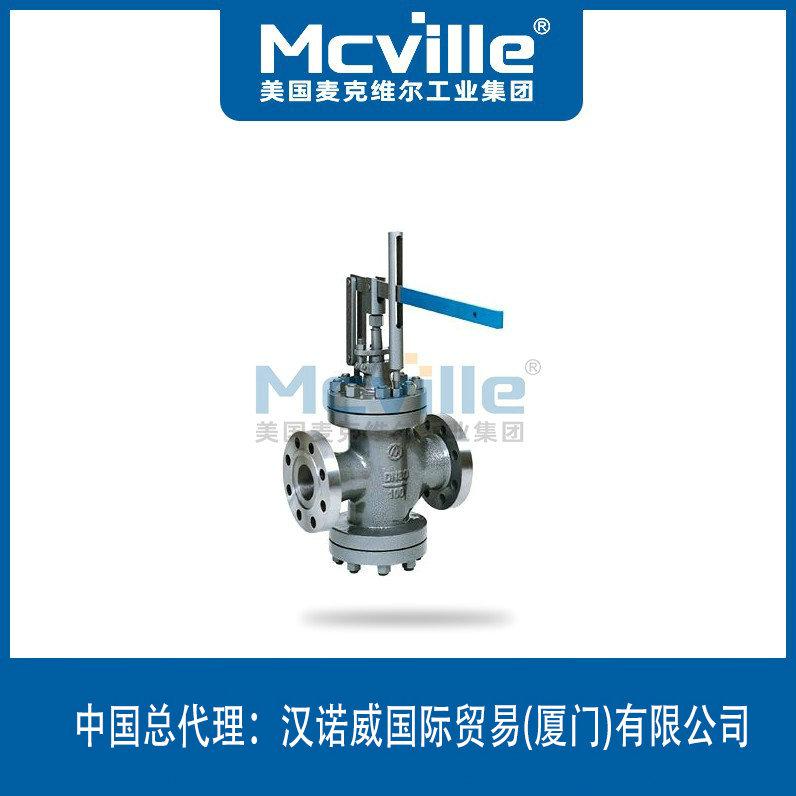

| ZZVP/ZZCP自力式微(差)压调节阀 |
二、自力式微(差)压调节阀 主要技术参数
| 阀体形式 | 直通铸造球型阀 |
|---|---|
| 公称通径 | DN20～100mm |
| 公称压力 | PN1.0、1.6MPa |
| 法兰标准 | GB/T9113、 JB/T79、HG20594及其他标准 |
| 连接形式 | 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内) |
| 阀盖形式 | 标准型(一体式) |
| 压盖型式 | 螺栓压紧式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
| 压力分段范围 (KPa) | 0.5～6 5～10 9～15 12～19 18～25 22～30 28～35 32～40 38～50 48～60 58～72 70～100 |
| 保证调压阀正常工作的最小压差P | ≥0.01(MPa) |
| 工作温度 | ≤80℃ |
| 适合介质 | 气体、蒸汽、低粘度液体 |
| 阀体材料 | 铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M) |
| 阀芯形式 | 单座柱塞型阀芯 |
| 流量特性 | 快开、线性 |
| 阀芯材料 | PTFE、不锈钢 (304、304L、316、316L) |
三、自自力式微(差)压调节阀 额定流量系数、噪音衡量系数、允许压差
| 公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 额定流量系数Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | |
| 允许压差 (Mpa) | PN16 | 1.6 | 1.5 | 1.2 | ||||||||
| PN40 | 2.0 | |||||||||||
四、自力式微(差)压调节阀 主要性能指标
| 控制精度 | ±5% | |||
|---|---|---|---|---|
| 允许泄露量 (在规定实验条件下) | 硬密封 | 4×0.01%阀额定容量 | ||
| 软密封 | DN15～50 | DN65～125 | DN150～250 | |
| 10气泡/min | 20气泡/min | 40气泡/min | ||
五、自力式微(差)压调节阀 主要外形图
| ZZVP/ZZCP自力式微(差)压调节阀 外形连接尺寸图 |
六、自力式微(差)压调节阀 主要连接尺寸
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|
| L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
| H | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 |
| H1 | 323 | 350 | 370 | 370 | 370 | 397 | 397 | 400 |
| A | 308 | 394 | 308 | 394 | 308 | 394 | 394 | 394 |
| 导压管接口螺纹 | M16×1.5 | |||||||
| 重量G(Kg) | 12 | 18 | 25 | 32 | 45 | 58 | 68 | 76 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
